球磨機，選礦工業中常用的一種粉磨設備。主要可適用于粉磨各種礦石及其它物料，常被廣泛用于選礦、建材及化工等行業。為了幫助用戶朋友們更好地認識了解這一粉磨機械，以下將是對球磨機內部結構相關知識的簡單介紹，具體如下：

一、球磨機內部結構示意圖

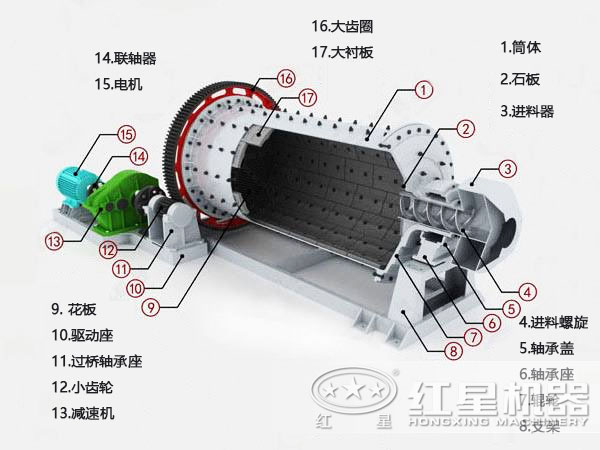

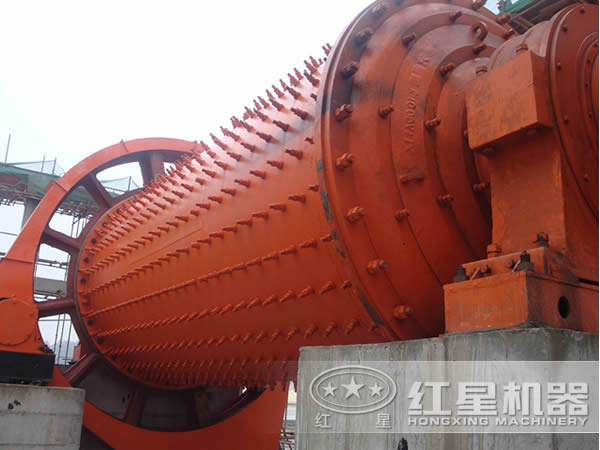

球磨機宏觀上看是由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。其實質核心部分則是由水平的圓柱形筒體、襯板、隔倉板（多倉磨機才具備）、主軸承、磨頭、進出料裝置和傳動系統等部分組成。具體該球磨機內部結構示意圖如下：

二、球磨機內部結構細節詳解

1、進料口：進料口內壁呈螺旋型，以實現強制給料功能，并且能使偶爾進入螺旋筒內的鋼球返回。進料端蓋軸頸寬度大于軸承襯寬度20mm，以適應回轉部熱脹冷縮引起的變形。

2、筒體：球磨機的筒體是其主要工作部件之一，當其工作時除了要承受研磨體的靜載荷外，還要依靠筒內裝入的鋼球、鋼段或瓷球、鋼玉球等研磨體的沖擊和研磨作用來將物料粉碎和磨細的。且筒體是回轉的，所以筒體上產生的是交變應力。

3、主軸承：個類磨機主軸承的重要構造基本相同，都是由軸瓦、軸承座、潤滑及冷卻系統組成。對于其潤滑問題必須充分重視，一般都采用稀油集中循環潤滑，小型機也有的采用油環潤滑、油環滴油潤滑或毛線潤滑等方式。

4、襯板：保護筒體，使筒體免受研磨體和物料的直接沖擊和摩擦；另外，還可利用不同形式的襯板可調整磨內各倉研磨體的運動狀態，加強粉碎作用，有助于粉磨效率，從而增加產量，降低金屬消耗。

6、隔倉板：主要用于分隔研磨體，具有控制磨內物料流速問題，并且還可防止大顆粒物料竄向出磨端；通常情況下，球磨機的隔倉板可分為單層和多層這兩種，其中雙層隔倉板又分為過度倉式、提升式和分級式幾種。

7、傳動裝置：球磨機的傳動裝置可分為邊緣傳動和中心傳動兩種形式，包括主電動機、輔助電動機、減速機、傳動軸及邊緣傳動的大小齒輪等部件。主要用來幫助球磨機在工作時能方便快捷的傳遞。

以上即是對球磨機內部結構的簡單闡述，希望能夠為廣大預投資該球磨機設備的廠家用戶帶去一絲建設性指導。
